Фланцы стальные: Секреты надежного соединения, о которых не рассказывают в университетах

Представьте себе гигантскую систему трубопроводов, несущую воду, нефть, газ… Что удерживает все это вместе? Что гарантирует, что ни одна капля не просочится наружу, не вызовет катастрофу? Правильно – фланцы! Эти, на первый взгляд, простые детали играют критически важную роль в обеспечении безопасности и эффективности практически любой промышленной системы. Как говорил великий инженер Генри Петроски:

«Инженерный дизайн – это постоянный компромисс между желаемым и возможным.»

И в мире фланцев, этот компромисс особенно заметен. Нужно выбрать подходящий материал, размер, тип – и все это для того, чтобы соединение выдержало давление, температуру и другие суровые условия. Давайте же вместе разберемся, что такое стальные фланцы, какие они бывают, где применяются и как правильно их выбирать.

Что такое стальной фланец и зачем он нужен?

Фланец – это, по сути, диск или кольцо с отверстиями для болтов или шпилек, предназначенный для соединения труб, арматуры, оборудования и других элементов трубопровода. Стальные фланцы, как следует из названия, изготавливаются из различных марок стали, что обеспечивает им прочность, долговечность и устойчивость к различным агрессивным средам.

Главная задача фланца – обеспечить герметичное и надежное соединение, которое можно легко разобрать и собрать при необходимости. Это особенно важно при обслуживании, ремонте или замене участков трубопровода. Представьте себе сварное соединение, которое нужно разрезать каждый раз, когда требуется ремонт. Фланцы делают жизнь инженеров и техников намного проще!

Виды стальных фланцев: Разбираемся в многообразии форм и стандартов

Фланцы бывают разных форм и размеров, каждый из которых предназначен для определенных условий эксплуатации. Давайте рассмотрим основные типы:

Плоские приварные фланцы (ГОСТ 33259-2015 тип 01)

Это, пожалуй, самый распространенный тип фланцев. Они легко привариваются к трубе и используются в условиях невысокого давления и температуры. Их простота и доступность делают их идеальным выбором для многих применений.

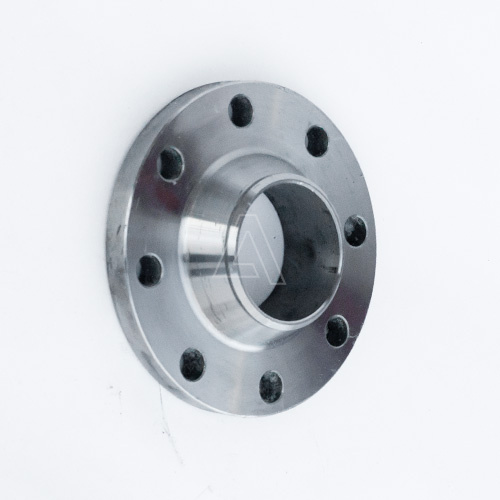

Приварные встык фланцы (ГОСТ 33259-2015 тип 11)

Эти фланцы имеют скошенный торец, который приваривается к трубе встык, образуя прочное и надежное соединение. Они выдерживают высокое давление и температуру и часто используются в нефтегазовой промышленности, энергетике и химической промышленности.

Резьбовые фланцы (ГОСТ 33259-2015 тип 03)

Эти фланцы имеют внутреннюю резьбу, которая позволяет соединять их с трубами без сварки. Они используются в условиях, когда сварка невозможна или нежелательна, например, при работе с горючими или взрывоопасными веществами.

Свободные фланцы на приварном кольце (ГОСТ 33259-2015 тип 02)

Конструкция такого фланца состоит из двух частей: приварного кольца и самого фланца, который свободно вращается на кольце. Это облегчает монтаж и выравнивание фланцев, особенно на длинных участках трубопровода.

Глухие фланцы (заглушки) (ГОСТ 33259-2015 тип 05)

Эти фланцы используются для заглушения концов трубопроводов или сосудов. Они не имеют центрального отверстия и обеспечивают герметичное закрытие.

Кроме того, фланцы различаются по типу уплотнительной поверхности:

• Плоская поверхность (Flat Face, FF): Используется с мягкими прокладками при низком давлении.
• Выступающая поверхность (Raised Face, RF): Наиболее распространенный тип, обеспечивающий хорошее уплотнение.
• Соединение внахлест (Ring Type Joint, RTJ): Используется при высоком давлении и температуре, требует специальных металлических прокладок.

Чтобы окончательно запутать вас (шутка!), существует множество стандартов, определяющих размеры, материалы и другие характеристики фланцев. Наиболее распространенные стандарты – это ГОСТ (Россия), ANSI/ASME (США), EN (Европа) и DIN (Германия). Каждый стандарт имеет свои особенности и требования, поэтому важно знать, какой стандарт использовать в конкретном проекте.

Кстати, о стандартах. Если вам нужны качественные фланцы, рекомендую обратить внимание на компанию https://armstroy-nn.ru/catalog/flantsy/. У них широкий ассортимент и соответствие всем необходимым стандартам.

Материалы для стальных фланцев: От углеродистой стали до нержавейки

Выбор материала для фланца зависит от условий эксплуатации: температуры, давления, агрессивности среды и других факторов. Вот основные типы сталей, используемых для изготовления фланцев:

• Углеродистая сталь: Самый распространенный и доступный материал. Подходит для большинства применений, где нет высоких требований к коррозионной стойкости.
• Низколегированная сталь: Содержит небольшое количество легирующих элементов, таких как хром, никель или молибден, что повышает прочность и коррозионную стойкость.
• Нержавеющая сталь: Обладает высокой коррозионной стойкостью и используется в агрессивных средах, таких как химическая промышленность, пищевая промышленность и фармацевтика.
• Жаропрочная сталь: Способна выдерживать высокие температуры без потери прочности и используется в энергетике, нефтепереработке и других отраслях, где требуется работа при высоких температурах.

В таблице ниже приведены примеры марок сталей, используемых для изготовления фланцев, и их основные характеристики:

Марка стали	Основные характеристики	Применение
Ст.20	Хорошая свариваемость, низкая прочность	Водопроводы, газопроводы низкого давления
09Г2С	Повышенная прочность, хорошая свариваемость, морозостойкость	Нефтепроводы, газопроводы среднего и высокого давления
12Х18Н10Т	Высокая коррозионная стойкость, жаростойкость	Химическая промышленность, пищевая промышленность, фармацевтика
15Х5М	Жаропрочность, стойкость к окислению при высоких температурах	Энергетика, нефтепереработка

При выборе материала для фланца необходимо учитывать все факторы и консультироваться со специалистами, чтобы обеспечить надежность и долговечность соединения.

Области применения стальных фланцев: От водопровода до космических ракет

Стальные фланцы используются практически во всех отраслях промышленности, где требуется соединение труб, арматуры и оборудования. Вот лишь несколько примеров:

• Нефтегазовая промышленность: Транспортировка нефти, газа и других нефтепродуктов.
• Химическая промышленность: Транспортировка и хранение различных химических веществ.
• Энергетика: Производство и передача электроэнергии, в том числе атомная энергетика.
• Водоснабжение и канализация: Транспортировка питьевой воды и сточных вод.
• Пищевая промышленность: Производство и транспортировка пищевых продуктов.
• Судостроение: Строительство и ремонт судов.
• Авиация и космонавтика: Производство и обслуживание самолетов и космических аппаратов.

В каждой из этих отраслей фланцы подвергаются различным нагрузкам и воздействиям, поэтому важно правильно выбрать тип фланца, материал и стандарт.

Как правильно выбрать стальной фланец: Пошаговая инструкция

Выбор фланца – это ответственная задача, требующая учета множества факторов. Вот пошаговая инструкция, которая поможет вам сделать правильный выбор:

1. Определите рабочие условия: Температура, давление, тип среды (жидкость, газ, агрессивная среда).
2. Выберите тип фланца: Плоский, приварной встык, резьбовой, свободный или глухой, в зависимости от условий эксплуатации и требований к соединению.
3. Выберите материал: Углеродистая сталь, низколегированная сталь, нержавеющая сталь или жаропрочная сталь, в зависимости от агрессивности среды и температуры.
4. Выберите стандарт: ГОСТ, ANSI/ASME, EN или DIN, в зависимости от требований проекта и нормативных документов.
5. Определите диаметр и толщину фланца: В соответствии с диаметром трубы и расчетным давлением.
6. Выберите тип уплотнительной поверхности: Плоская, выступающая или соединение внахлест, в зависимости от давления и типа прокладки.
7. Проверьте наличие сертификатов и соответствие стандартам: Убедитесь, что фланцы соответствуют всем необходимым требованиям и имеют соответствующие сертификаты.

Если у вас возникли сомнения, всегда обращайтесь к специалистам. Они помогут вам выбрать правильный фланец и избежать ошибок, которые могут привести к серьезным последствиям.

Монтаж и эксплуатация стальных фланцев: Советы и рекомендации

Правильный монтаж и эксплуатация фланцев – залог надежной и долговечной работы трубопровода. Вот несколько советов и рекомендаций:

• Подготовьте поверхности: Очистите фланцы и трубы от грязи, ржавчины и других загрязнений.
• Используйте правильные прокладки: Выберите прокладку, соответствующую типу фланца, давлению и среде.
• Затягивайте болты равномерно: Используйте динамометрический ключ, чтобы обеспечить равномерную затяжку болтов и избежать перекосов.
• Проверяйте герметичность соединения: После монтажа проверьте соединение на герметичность с помощью мыльного раствора или другого способа.
• Регулярно осматривайте фланцы: Проверяйте состояние фланцев, болтов и прокладок, чтобы вовремя выявить и устранить дефекты.

Соблюдение этих простых правил позволит вам избежать проблем и продлить срок службы фланцевых соединений.
